高速裁切機的限位卡環怎么拆卸？高速裁切機長期高速往復裁切作業，導軌、絲桿、刀桿等軸件上都會裝配限位卡環，日常換刀、導軌檢修、滑塊更換時都需要拆卸該配件。很多維修人員不清楚限位卡環結構、拆卸專用工具以及卡死處理方式，極易出現卡簧斷裂、軸體刮傷、零件彈飛傷人等問題。得馬完整拆解限位卡環基礎介紹、使用功能、規范拆卸流程與維修禁忌，方便設備操作人員對照實操。

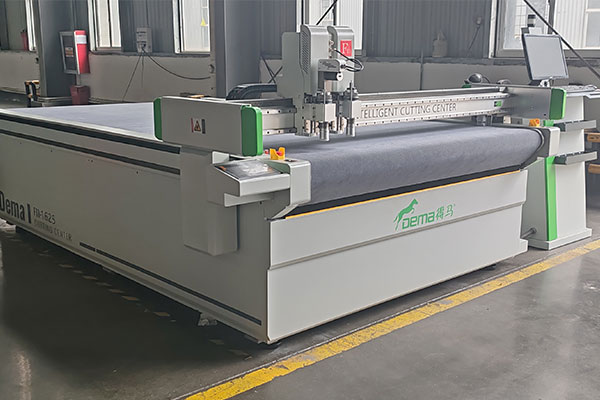

得馬高速裁切機F11-1625

　　高速裁切機的限位卡環是什么？

　　限位卡環也常叫卡簧、軸用擋圈、止動環，是裁切機X/Y/Z軸光軸、絲桿、刀桿、氣缸導向軸上的彈性金屬配件。

　　1、外觀：C形開口彈簧鋼環，外側兩端帶2個小圓孔，依靠自身彈性卡緊；

　　2、安裝位置：卡在軸體預先加工好的環形凹槽內，屬于軸用外卡環；

　　3、常見安裝點位：機頭Z軸刀桿、橫梁左右導軌軸、推料絲桿兩端、氣缸活塞桿限位處。

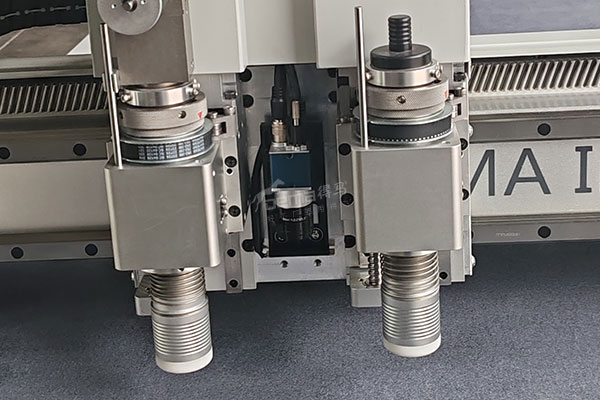

得馬高速裁切機F11-1625

　　裁切機的限位卡環的用途有哪些？

　　1、安全超程限位：擋住滑塊、軸承、刀架、推紙器，防止設備運行時部件沖出軌道、撞機架、機頭脫落，避免撞機損壞絲桿、導軌、電機。

　　2、軸向定位防竄動：固定軸承、導向座、滑動件的前后位置，設備高速裁切震動時，杜絕零件左右/上下移位，保證裁切尺寸穩定、不走位。

　　3、行程調節基準：更換刀具、調整裁切行程、檢修導軌滑塊時，取下卡環即可滑動部件，調節完成裝回快速鎖死定位，比鎖緊螺母拆裝效率更高。

　　4、簡易防護擋塊：限制滑塊最大移動距離，配合光電限位雙重防護，降低光電失效后的設備損毀風險。

　　高速裁切機的限位卡環怎么拆卸？

　　1、標準工具拆卸（推薦，不傷軸與卡環）

　　所需工具：外卡簧鉗（軸用卡簧鉗）

　　（1）斷電停機，清理卡環槽內粉塵、油污，避免卡環卡死；

　　（2）將卡簧鉗兩個尖頭對準卡環外側的兩個小孔，完全插入；

　　（3）緩慢握緊鉗柄，向外撐開卡環，使卡環內徑大于軸徑，脫離軸上凹槽；

　　（4）一手持鉗撐開卡環，另一手輕輕向外滑動，直接從軸端取出；

　　（5）注意操作時遮擋布料，防止卡環彈性回彈彈飛傷人。

　　2、無專用卡簧鉗應急拆卸（僅臨時使用）

　　（1）準備兩把小號一字扁螺絲刀；

　　（2）兩把螺絲刀尖端分別插入卡環兩個小孔；

　　（3）同步向外撬動撐開卡環，脫離卡槽后緩慢取下；

　　（4）禁止單把螺絲刀硬撬，極易掰斷卡簧、刮傷軸槽。

　　裁切機的限位卡環銹蝕卡死怎么處理？

　　1、往卡環與軸槽縫隙噴除銹滲透劑，靜置10-15分鐘；

　　2、輕敲卡環震松銹跡，再用卡簧鉗撐開拆卸；

　　3、若卡環變形、斷裂，直接更換新卡環，變形件禁止重復裝配。

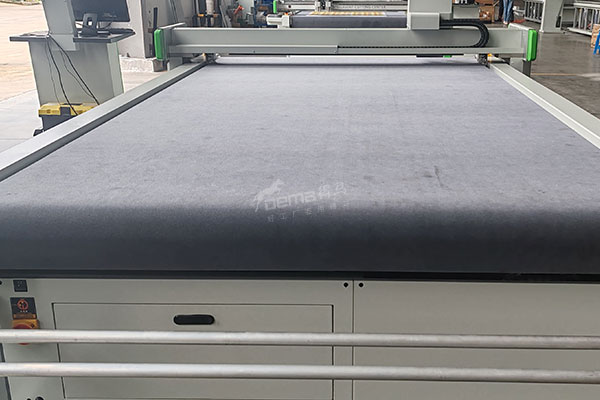

得馬高速裁切機F11-1625滾動臺面

　　裁切機的限位卡環拆卸注意事項？

　　1、嚴禁尖嘴鉗、老虎鉗直接夾卡環本體，會壓變形失去彈性；

　　2、撐開力度勻速，不要猛發力，防止卡簧斷裂飛濺；

　　3、拆卸后檢查軸凹槽有無毛刺，毛刺打磨干凈再裝回。

　　以上就是得馬關于高速裁切機限位卡環的基礎介紹、使用作用以及全套拆卸維修操作方法。限位卡環屬于精密彈性配件，拆裝時盡量使用專用外卡簧鉗，避免暴力撬動造成配件報廢、軸體凹槽損傷；若卡環出現變形、銹蝕斷裂，務必及時更換同規格新品，保障裁切機軸系定位精準，防止運行超程撞機，延長導軌、絲桿、刀桿使用壽命，穩定設備裁切精度。
